Accesorios de embalaje
1.Con tornillos de junta de tuerca M6X12------4 piezas
2. Con tornillos de junta de tuerca M6X45------4 piezas
3. Con tornillos de junta de tuerca M8X16------6 piezas
4.Con tornillos de junta de tuerca M8X100-----10PCS
5. Pernos en U M8 -----------------------4 piezas
6. Tablero de lengüeta tipo U ----------------4 piezas
7. Soporte -------------------------1 ud.
Llave inglesa 8.5# ------------------------1 PIEZA
9.6#Llave ------------------------1 PIEZA
10.Llave hexagonal M8 ----------------1 ud.
Cómo realizar la instalación y la operación Luz solar integrada para cartelera publicitaria

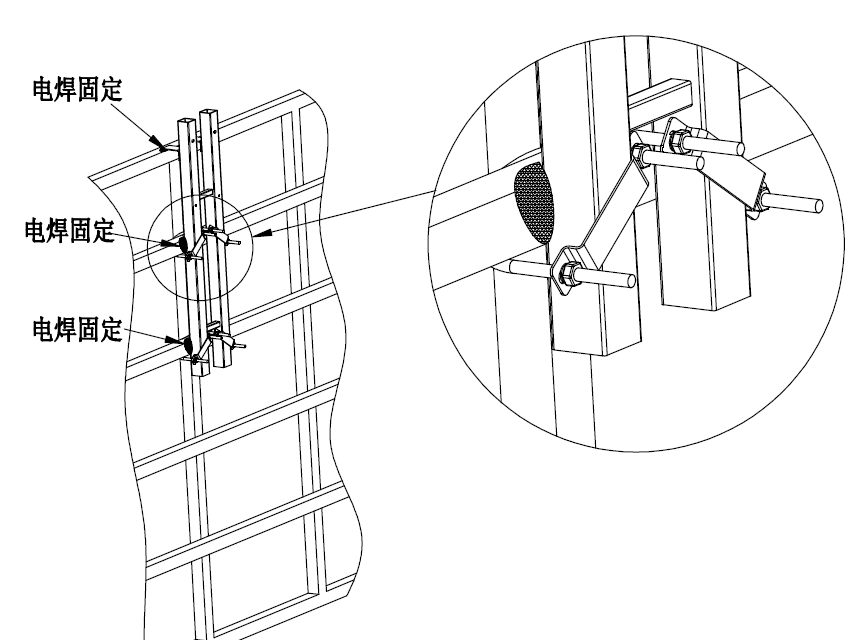

1. Fije el soporte a la cartelera con soldadura.
2, más refuerzo de lengüeta tipo U

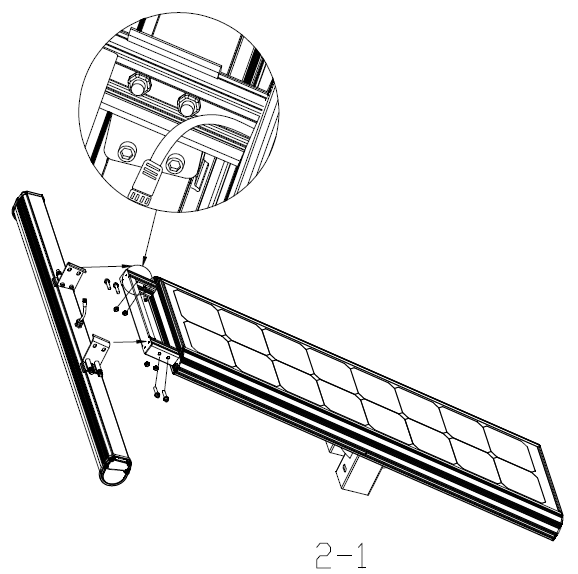

Fije el módulo de fuente de luz y la barra de acoplamiento con 4 tuercas con un kit de pernos M6 * 45MM como 2-1

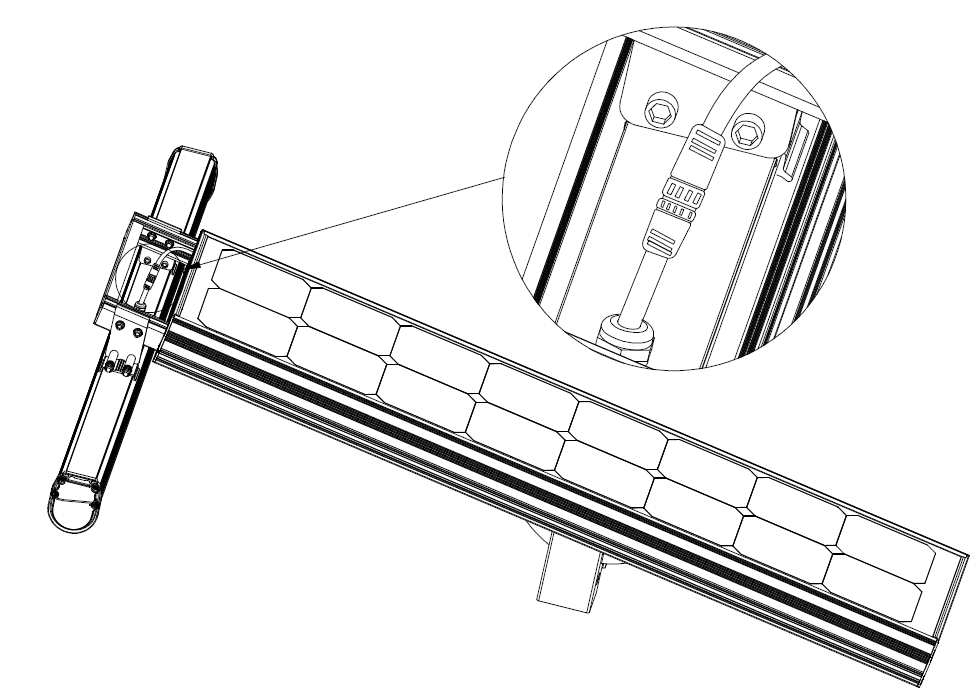

Conecte el cable hembra del módulo de fuente de luz y el cable macho del marco interior

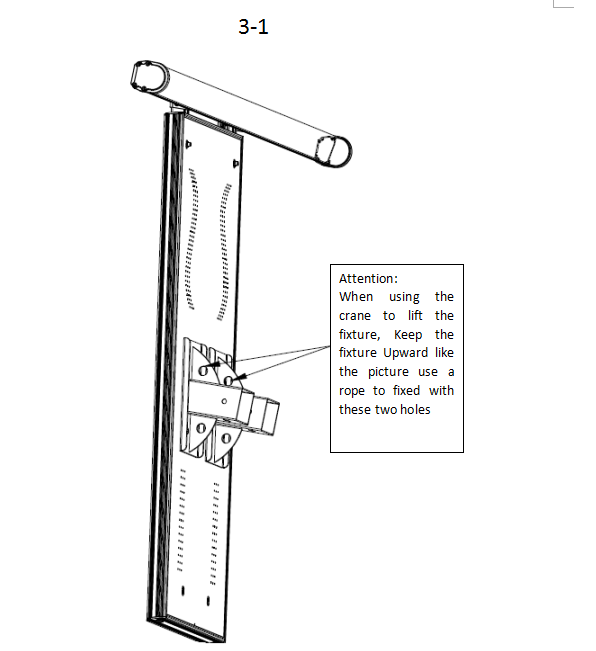

Utilice una grúa para colgar la luz.
Atención:
1, Fuente de luz hacia arriba
2. Al colgar, manténgalo suave y firme.
3. No se puede colocar gente debajo de la grúa con luz.
Como se muestra en las siguientes imágenes: 4-1
Baja la luz con firmeza

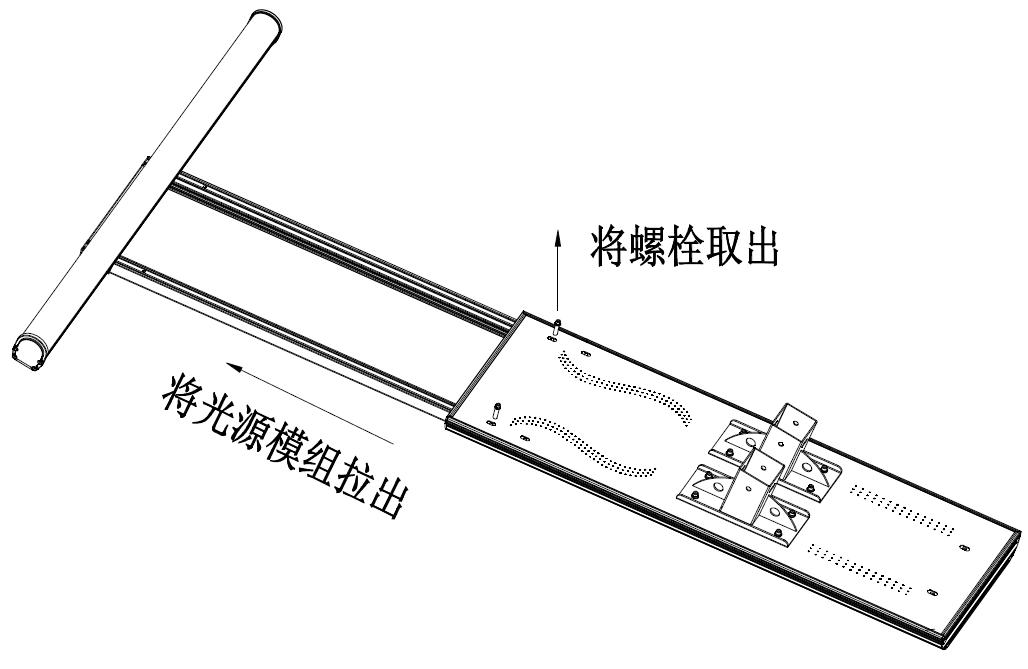

Saque el tornillo
Saque la varilla hasta el final.

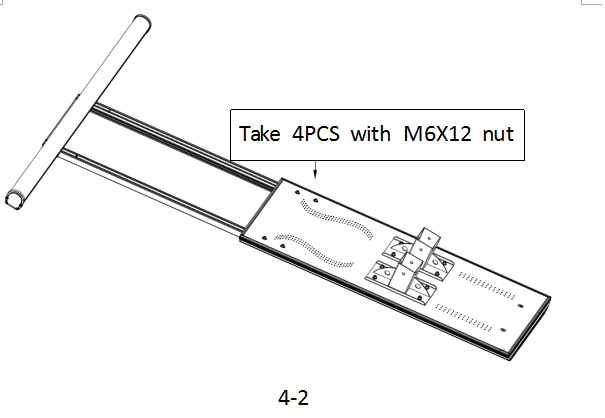

Tome 4 piezas con pernos de junta de tuerca M6X12 fijados como 4-2

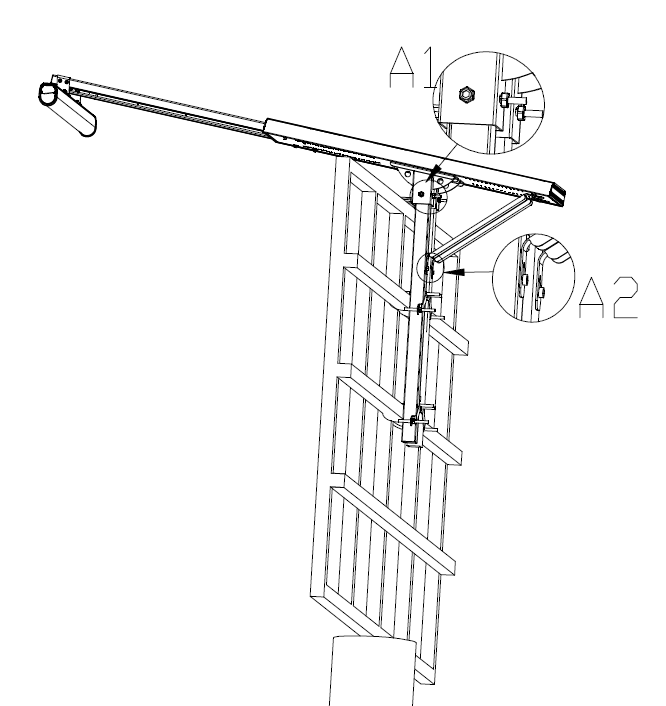

Como se muestra en la siguiente imagen (A1)
Coloque el portalámparas en el soporte de montaje
Inserte los pernos M8X16MM con tuercas de seguridad.
Como se muestra en la siguiente imagen (A2)
Utilice pernos M8 * 16 para fijar la placa de soporte en ambos extremos para conectar la lámpara y el soporte.
Consejos:
1. Antes de instalar el accesorio, es necesario evaluar si la estructura de acero de la cartelera puede soportar el peso total de la lámpara que se instalará.
2. ¿La instalación afectará la fuerza del viento de la valla publicitaria? Si no se alcanza el rango de instalación seguro, será necesario reforzar la estructura o la intensidad de la valla.
