Principio de funcionamiento de las farolas solares mediante sensores PIR

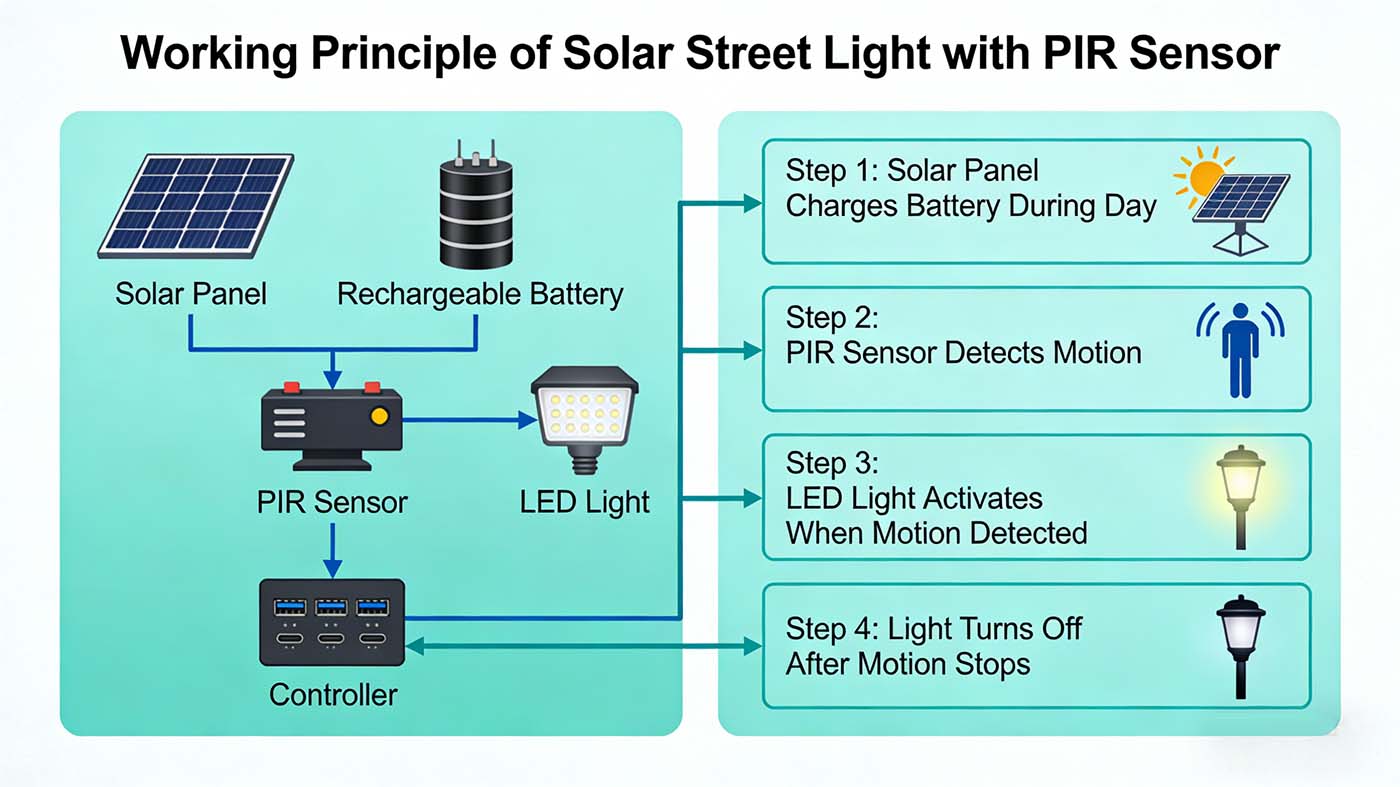

Componentes principales del sistema de alumbrado público solar PIR

1. Panel solar: convierte la luz solar en electricidad para cargar la batería de litio (LiFePO4 es la corriente principal para el alumbrado público solar).
2. Batería de litio: almacena energía eléctrica para iluminación nocturna.
3. Módulo sensor PIR: Sonda de doble elemento + lente Fresnel + circuito de amplificación de señal (detecta movimiento humano/animal).
4. Controlador de carga-descarga solar: integra control de luz, procesamiento de señal PIR, conmutación de energía y protección de batería (el núcleo de la coordinación del sistema).
5. Fuente de luz LED: Realiza conmutación de potencia (luz tenue/brillante total).

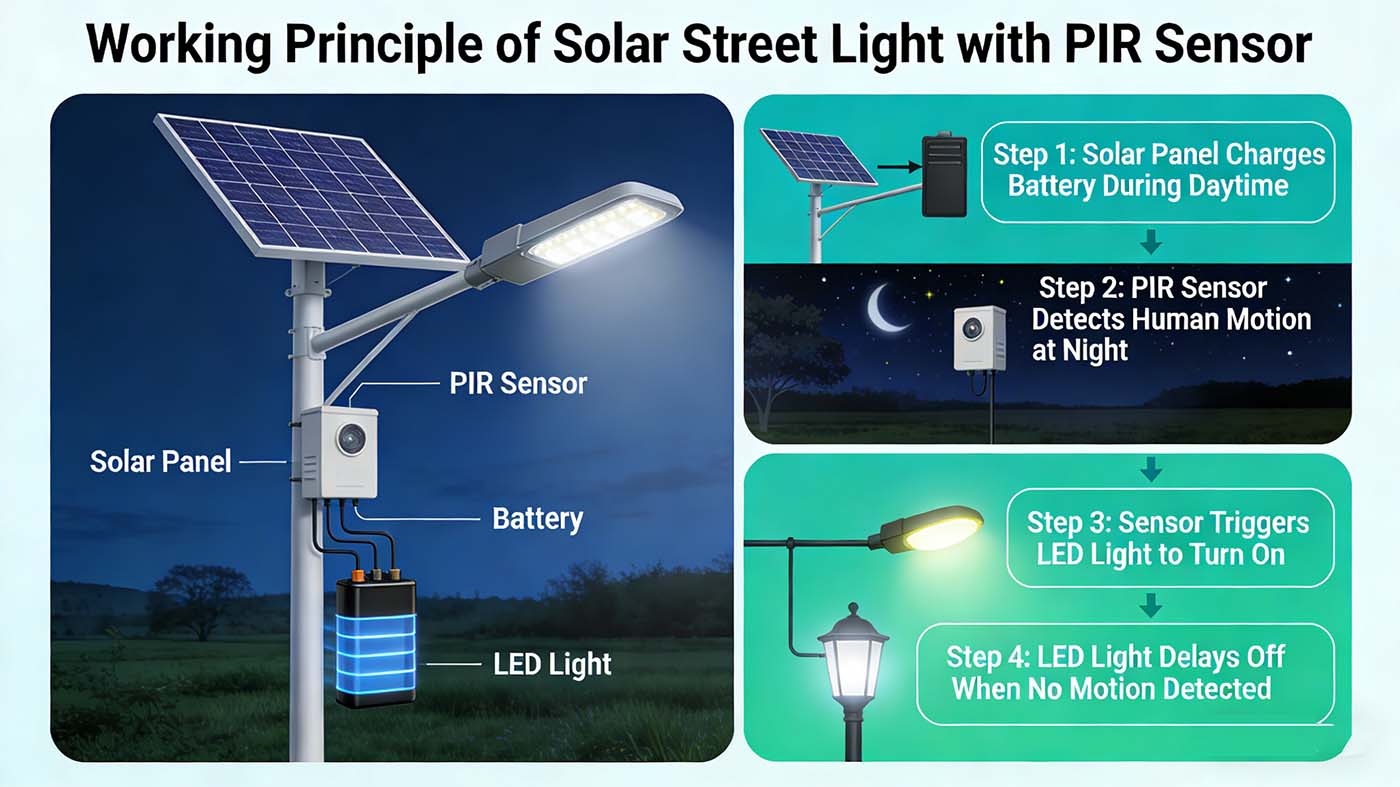

Principio de funcionamiento paso a paso

Fase 1: Diurno – Carga solar + Inactividad del sensor PIR

1. Cuando la iluminación ambiental (luz solar) es mayor que el umbral de control de luz preestablecido (50–100 lux, ajustable), el fotorresistor del controlador envía una señal "diurna" al chip de control principal.
2. El controlador corta el suministro de energía a la luz LED y al módulo del sensor PIR, poniendo al sensor PIR en un estado de inactividad profunda (sin consumo de energía, sin detección de movimiento) para evitar el mal funcionamiento debido a la luz solar, pájaros u hojas que caen.
3. El panel solar convierte la luz solar en energía CC y el controlador realiza una carga de corriente constante/voltaje constante para la batería de litio (con protección contra sobrecarga, sobretensión y cortocircuito) para almacenar energía para uso nocturno.

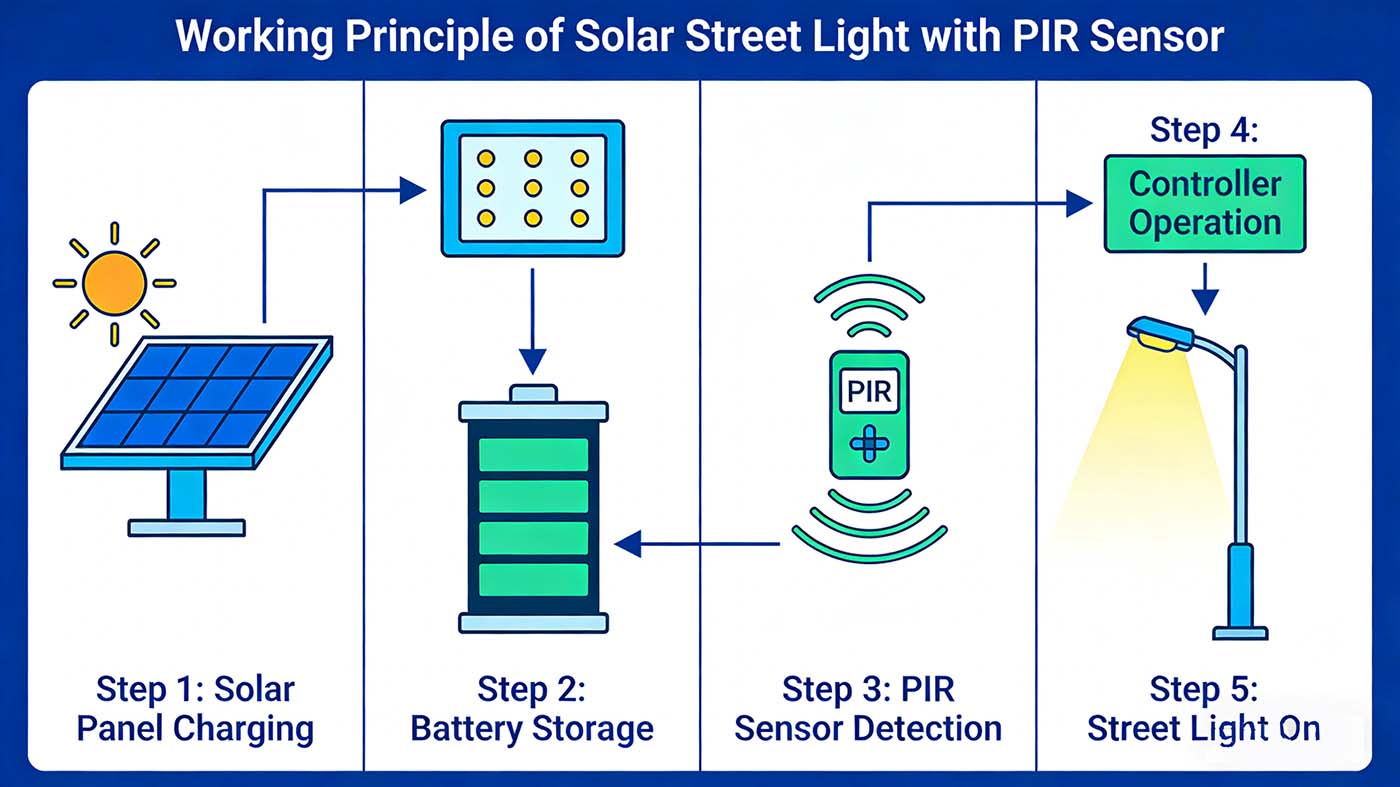

Fase 2: Noche – Activación del control de luz + PIR en espera (modo de luz tenue)

1. Cuando la iluminación ambiental desciende al umbral de control de luz nocturna (5–15 lux, ajustable, por ejemplo, después del atardecer), el fotorresistor envía una señal "nocturna" al controlador.
2. El controlador activa inmediatamente el módulo del sensor PIR (lo pone en modo de detección de bajo consumo) y suministra una pequeña corriente a la luz LED, lo que la pone en modo de espera con luz tenue (10 %–30 % de la potencia nominal, p. ej., 10 W para una farola de 100 W). Esta luz tenue proporciona una iluminación de seguridad básica y garantiza que el sensor PIR esté listo para la detección.
3. En esta etapa, el módulo del sensor PIR se encuentra en estado de detección de bajo consumo de energía (consumo de energía <1 mA): la lente Fresnel enfoca la radiación infrarroja ambiental en la sonda infrarroja de elemento dual, y la sonda recoge continuamente la radiación infrarroja estática del entorno circundante (por ejemplo, paredes, árboles, caminos) como la "señal de base".".

Fase 3: Detección de movimiento – Activador PIR + LED de brillo máximo

1. Cuando una persona/animal (con una temperatura corporal de ~37 ℃ para humanos) se mueve dentro del rango de detección PIR (5–15 m, ajustable) y ángulo (120°–180°, ajustable), la lente Fresnel enfoca su radiación infrarroja corporal (λ=8–14 μm, la banda más sensible para sensores PIR) en la sonda de doble elemento.
2. La sonda de doble elemento detecta un cambio repentino en la intensidad de la radiación infrarroja (la temperatura del cuerpo humano es mucho mayor que la del ambiente, lo que genera una clara diferencia de temperatura infrarroja) y una señal de desplazamiento espacial (causada por el movimiento). La sonda convierte este cambio físico en una señal eléctrica débil (nivel de μV).
3. El circuito de amplificación de señal en el módulo PIR amplifica la señal eléctrica débil y envía una señal de activación de "movimiento detectado" al controlador de carga-descarga solar.
4. El controlador cambia inmediatamente el circuito de suministro de energía del LED, aumentando la corriente a la potencia nominal máxima (por ejemplo, 100 W): la luz de la calle se vuelve instantáneamente al máximo brillo para una iluminación de alto brillo.

Fase 4: Desaparición del movimiento – Brillo total retardado + Restauración de luz tenue

1. Cuando la persona o el animal se mueve fuera del rango de detección PIR, la sonda ya no detecta la diferencia de temperatura infrarroja ni los cambios de movimiento y la señal de activación se corta.
2. El controlador no vuelve a la luz tenue inmediatamente, sino que mantiene el LED completamente brillante durante un tiempo de retardo preestablecido (30 s–5 min, ajustable de fábrica o configurable en el sitio a través del controlador).
3. Una vez finalizado el tiempo de retardo, el controlador corta la corriente de alimentación del LED y restablece el modo de espera de luz tenue, y el sensor PIR vuelve a la detección de baja potencia para esperar el próximo disparo de movimiento.

Fase 5: Amanecer – Apagado del control de iluminación + Inactividad del PIR

Características clave de diseño de los sensores PIR en farolas solares (anti-mal funcionamiento y personalización)

1. Sonda de doble elemento anti-mal funcionamiento: El diseño de doble elemento solo responde a señales infrarrojas cambiantes (movimiento). Las fuentes de calor estáticas (p. ej., farolas, tuberías de agua caliente, animales inmóviles) no activan el sensor, lo que evita una falsa luminosidad.
2. Lente Fresnel para una detección amplia: la lente enfoca la radiación infrarroja dispersa en la sonda, ampliando el rango de detección (5–15 m) y el ángulo (120°–180°), y garantiza que el sensor pueda detectar movimiento incluso a una altura de instalación de 3–6 m (estándar para farolas solares).
3. Todos los parámetros son ajustables: el rango de detección, el ángulo de detección, el tiempo de retardo y la relación de potencia de luz tenue/brillante total se pueden configurar a través del controlador solar para adaptarse a diferentes escenarios (por ejemplo, acortar el tiempo de retardo en áreas rurales remotas, ampliar el rango de detección en aceras comunitarias).
4. Superposición de control de tiempo (opcional): Los modelos de gama media a alta pueden superponer el control de tiempo con PIR: por ejemplo, después de las 2 a. m. (tráfico más bajo), la potencia de la luz tenue se reduce aún más (5 % de la potencia nominal) o el tiempo de retardo se acorta (30 s) para ahorrar más energía para la batería.

Principales ventajas de este diseño para farolas solares

• Maximiza el ahorro de energía: evita el brillo total constante, reduce significativamente el consumo de energía de la batería y garantiza que la farola pueda funcionar de forma continua durante 3 a 7 días de lluvia (un argumento de venta clave de las farolas solares).
• Prolonga la vida útil de los componentes: una potencia de trabajo promedio más baja reduce la generación de calor de las lámparas LED y la profundidad de descarga de las baterías de litio, prolongando su vida útil.
• Bajo mantenimiento: los módulos de sensor PIR no tienen partes móviles, tienen bajo consumo de energía y alta estabilidad (vida útil >5 años), lo que coincide con la vida útil general de las farolas solares.
• Rentable: los sensores PIR son económicos y fáciles de integrar en el controlador solar, sin necesidad de cableado adicional; son adecuados para aplicaciones masivas en áreas de poco tráfico.
